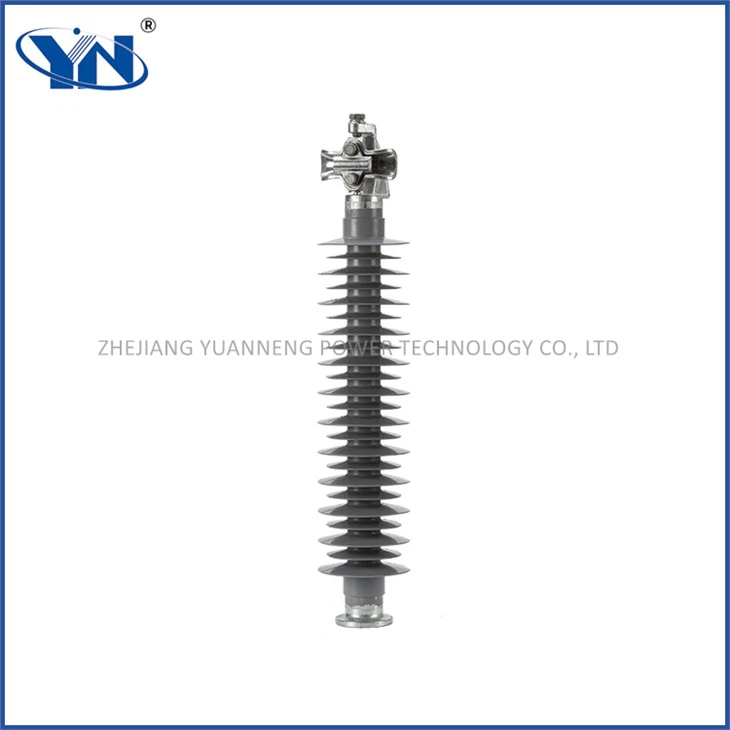

Horizontal Line Post Insulator
Beschrijving van de isolator van de horizontale lijn
De horizontale lijnstijlisolator is verdeeld in horizontaal en verticaal, de bovenste fitting is gemaakt van een aluminiumlegering en wordt gebruikt in een geleider met een diameter van 10 mm tot 36 mm. Wanneer we kiezen voor het composietmodel voor horizontale paalisolatie, moeten we de kenmerken van de lijn bevestigen waarop u het moet installeren en moet u ook de maat van het product bevestigen.
Technische specificatie van de isolator van de horizontale lijn
product Model | FC-12 | FC-17 | FC-24 | FC-35 | FC-66 | FC-110 |
Nominale spanning (kv) | 12 | 17 | 24-36 | 35 | 66-115 | 110-115 |
Gespecificeerde cantileverbelasting (kn) | 8 | 6 | 6.3 | 5.0 | 3.0 | 2.4 |
Lengte ± 15 mm (mm) | 385 | 435 | 645 | 924 | 970 | 1300 |
Creepage-afstand (mm) | 600 | 800 | 924 | 950 | 1950 | 3510 |
Droge boog afstand (mm) | 196 | 246 | 350 | 296 | 660 | 1105 |
Vermogensfrequentie doorstaan 50Hz (droog) (kv) | 110 | 120 | 150 | 180 | 355 | 435 |
Vermogensfrequentie doorstaan 50Hz (nat) (kv) | 100 | 110 | 140 | 165 | 285 | 355 |
Blikseminslag. Bestand tegen 1.2 / 50 (post) (kv) | 150 | 180 | 235 | 285 | 570 | 680 |
Blikseminslag. Weersta 1.2 / 50 (Negat.) (Kv) | 190 | 215 | 270 | 325 | 615 | 735 |
Opmerking: Gespecificeerde draagarmlading kan worden verhoogd afhankelijk van de behoeften van de klant, en de fitting kan worden geproduceerd in aluminium of gegalvaniseerd staal.
